10A-5(N)系列三位步進緩沖氣缸
|
產品性能及特點：10A-5(N)系列三位步進緩沖氣缸
1、 是引進產品10A-5系列氣缸的派生產品，大部份零件通用。
2、 結構新穎、體積小、重量輕、外形美觀、安裝方便。
3、 具有三位步進及緩沖的功能。 |

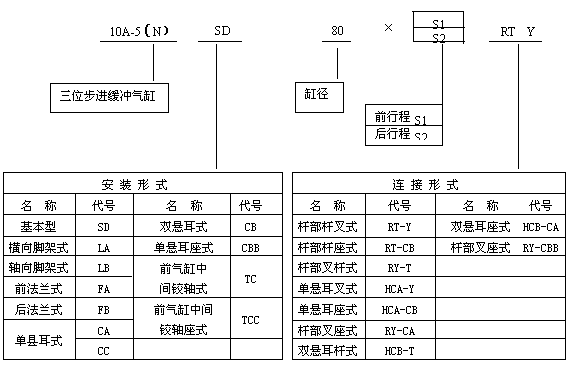

產品型號及含義:
|
品種規(guī)格
| 型號 |
10A 5（N） |
| 缸徑（mm） |
φ32 |
φ40 |
φ50 |
φ63 |
φ80 |
φ100 |
| 行程S1< S2 |
前行程S1 |
＜500mm |
＜800mm |
＜1000mm |
| 后行程S2 |
≤500mm |
≤800mm |
≤1000mm |
|
工作壓力范圍（MPa） |
0.12 ～ 1 |
|
耐壓力（MPa） |
1.2 |
|
使用速度范圍（mm/sec） |
100 ～ 700 |
|
使用溫度范圍（℃） |
- 25 ～ + 80（但在不凍結條件下） |
|
工作介質 |
經過凈化干燥的壓縮空氣 |
|
給油 |
不需要（也可給油） |
|
緩沖 |
前氣缸兩側可調緩沖 |
|
緩沖行程 |
20 |
25 |
|
最短后行程
S2（mm） |
TC安裝 |
50 |
|
TCC安裝 |
|
其它安裝 |
15 |
|
