QGEW-2系列雙活塞桿氣缸
|
產品性能及特點：QGEW-2系列雙活塞桿氣缸
1、 是引進產品10A-5系列氣缸的派生系列產品。具有10A-5系列的特點，大部份零件通用。
2、 可從兩端輸出力，也可在一端裝上限位擋圈來調整氣缸行程。 |

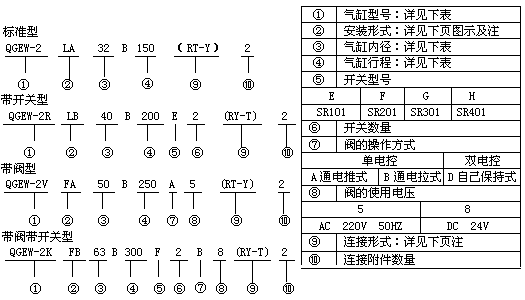

產品型號及含義:
|
品種規格
|
氣缸型號 |
QGEW-2（標準型） |
QGEW-2V（帶閥型） |
|
QGEW-2R（帶開關型） |
QGEW-2K（帶閥帶開關型） |
|
氣缸內徑D（mm） |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
|
最大行程S（mm） |
500 |
800 |
1000 |
500 |
800 |
1000 |
|
工作壓力范圍（MPa） |
0.1～1.0 |
0.15～0.8 |
|
耐壓力（MPa） |
1.5 |
1.2 |
|
使用速度范圍（mm/s） |
50～700 |
50～500 |
|
使用溫度范圍（℃） |
- 25 ～ + 80 (但在不凍結條件下) |
|
工作介質 |
經凈化的壓縮空氣 |
|
給油 |
不需要(也可給油) |
|
緩沖 |
兩側可調緩沖 |
|
緩沖行程 |
20 |
25 |
20 |
25 |
|
最
短
行
程 |
氣缸型號 |
QGEW-2R |
QGEW-2V |
QGEW-2K |
|
TC安裝 |
Φ32～Φ125 |
125 |
75 |
125 |
|
Φ160 |
120 |
165 |
165 |
|
其他安裝 |
Φ32～Φ125 |
30 |
50 |
50 |
|
Φ160 |
110 |
165 |
165 |
注：開關和閥的主要技術參數參看10A-5系列氣缸有關部分。 |
|
|
|
| |
